压力变送器

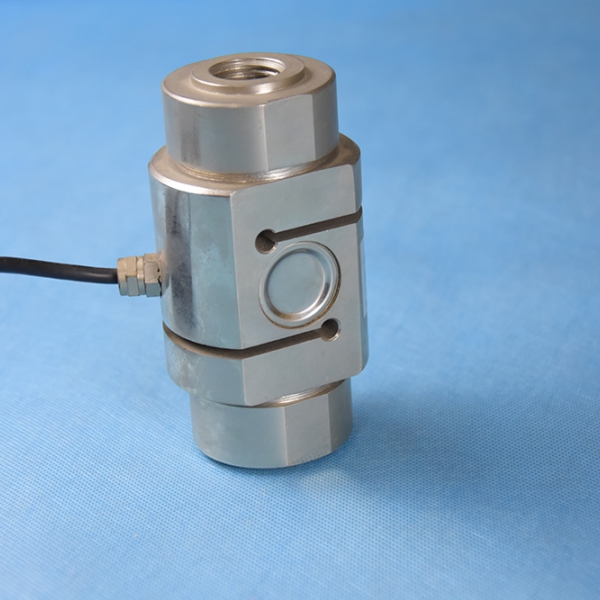

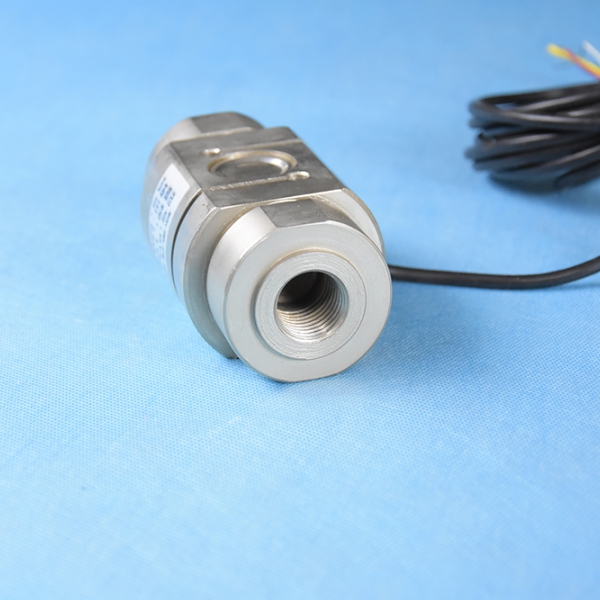

BYL210型柱式拉压力传感器
型 号：BYL210型柱式拉压力传感器
特点与用途： 可用于拉、压力值的测量， 输出对称性好，抗偏载能力强。 适用于各种配料秤、吊钩秤及各类专用秤等。可选择内置式变送器，标准信号0～10mA、4～20mA或0～5V输出。
量 程：100，200，300，500，700kg，1，2，3，5，10，15，20t
产品介绍

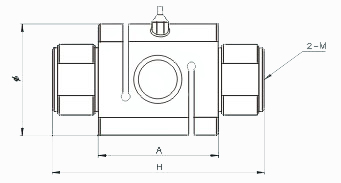

产品结构图：
外型尺寸：
|
尺寸/mm 量程/t |
H |
φ |
M |
A |
|
0.1-0.7 |
88 |
44 |
16×1.5 |
58 |
|
1-5 |
120 |
63 |
22 |
68 |
|
7-15 |
138 |
76 |
30 |
94 |
|
20 |
156 |
88 |
36×3 |
108 |
技术参数：
|
额定载荷 |
100kg～20t |
|
综合精度 |
0.05（线性+滞后+重复性） |
|
灵敏度 |
2.0 mV/V |
|
蠕变 |
±0.05 ％F·S/30min |
|
零点输出 |
±1 ％F·S |
|
零点温度影响 |
±0.05 ％F·S/10℃ |
|
输出温度影响 |
±0.05 ％F·S/10℃ |
|
工作温度 |
-20℃～+65℃ |
|
输入阻抗 |
710±15 Ω |
|
输出阻抗 |
650±5 Ω |
|
绝缘电阻 |
〉5000 MΩ |
|
安全过载 |
150％F·S |
|
供桥电压 |
建议10VDC |
|
材质 |
合金钢或不锈钢 |
|
接线方式 |
电源（+）红线 电源（-）绿线 |
|
|
输出（+）黄线 输出（-）白线 |
